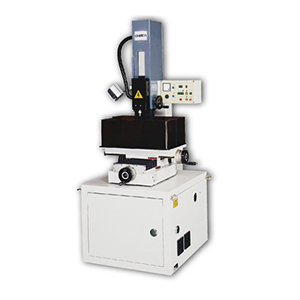

細孔放電加工機系列 / 傳統式 CMH30A


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
機型 單位 CM H30A
最大工作物尺寸(寬x深x高) mm 600x400x205
最大工件重量 kgw 100
X,Y行程 mm 300×200
Z1伺服軸行程 mm 340
Z2軸行程 mm -
導引軸行程 mm 150
使用電極徑 mm ¢0.2~¢3.0
電極最大長度 mm 400
工作台至電極導引端距離 mm 50-205
加工液容量 L 16
加工液種類 - 純水
本體外觀尺寸(寬x深x高) mm 1000x1030x2200
機械淨重 kgw 550
標準配備
導引頭 1.0 mm - 1
銅管 1.0×400 mm - 10
止水膠塊 1.0 mm - 3
導引頭 0.5 mm - 1
止水膠塊 0.5 mm - 3
黃銅管 0.5×400 mm - 10
工具箱 - 1
省力快速接頭 - 1
噴油組 - 1
過濾網 ( 水 ) - 1
風管 ( 橙色 ) - 1
TABLE 護罩 ( 前 ) - 1
TABLE 護罩 ( 後 ) - 1
