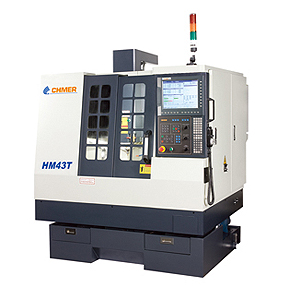

雕銑機系列 / 高速雕銑機 HM43T


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
機型 單位 HM43(G)T
主軸轉速 RPM 3000-30000
主軸錐度 - ISO25 ( ER20 )
主軸馬力 ( S1/S6 ) KW 4/6
工作台尺寸 mm 500 x 400
T 型槽規格 mm 14 x 4 x 100
工作台最大荷重 kg 200
行程 ( X x Y x Z ) mm 400 x 300 x 200
工作台面至主軸端面距離 mm 100-300
加工進給 M/min 10
快速進給 ( X,Y,Z ) M/min 15
伺服馬達 - AC 伺服馬達
總耗電量 KAV 11
淨重 kg 2680
標準配件
工作燈
工具箱
切削液系統
主軸吹氣防塵系統 ( ATC )
手輪脈波產生器
主軸冷卻 ( ATC ) - 油冷
切削吹氣系統
三色工作指示燈
電氣箱用熱交換器
自動刀具長度量測 ( ATC )
自動換刀系統 ( ATC )
網路卡
選擇配件
刀柄
筒夾
空壓冷凍乾燥機 ( ATC )
穩壓器
X,Y,Z 三軸光學尺
石墨加工裝置
機械特點
雷射校正
XY 軸皆需使用雷射校正儀器作為移動補償的依據，並可確實有效檢驗出螺桿組裝精度及移動時干涉的可能性，達到定位精度確保。

循圓測試
為達到加工時工件尺寸準確度及曲面的圓滑，使用 RENISHAW 的 Ballbar ( 循圓測試儀 ) 校正機台移動真圓度，及 XY 軸伺服搭配協調度。

極簡化之電路設計
模組化的電路設計使得維修難度大幅降低，當問題發生時只需直接抽換故障的電路板，方便維修搭載氣冷式冷卻系統，確實且有效地降低內部電控溫度，有助於系統整體使用壽命延長。
獨家開發雕銑機專用控制器 ( GENTEC )
獨家開發雕銑機專用控制器 ( GENTEC )
採用工業標準 IPC586 主機板
中央處理器 (CPU ) 採用 586 600 CPU
動態記憶體 ( DRAM ) 為 128M bytes
選用高容量 CF ( 1G )
使用 15 吋全彩液晶螢幕
