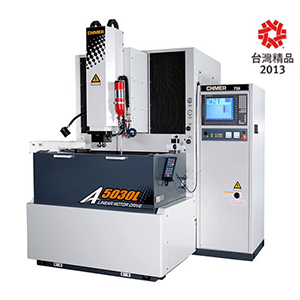

直線電機雕模放電加工機系列 / XYZ 軸線性馬達驅動 A5030L


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
規格表
機型 單位 A5030L
工作台規格 (寬×深) mm 650×400
工作槽容積尺寸 (寬×深×高) mm 1100×640×400
工作槽最大工作物尺寸 (寬×深×高) mm 850×550×300
X,Y行程 mm 500×350
Z軸行程 mm 300
三軸驅動模式 mm X,Y,Z軸線性馬達驅動
電極板至工作台面距離 mm 300~600
最大電極重量 kg 30
最大工作物重量 kg 1000
機械本體外觀尺寸 (寬×深×高) mm 1860×1650×2220
機械淨重 kg 2230
使用氣壓 kgf/cm2 6
配合油箱 -- DA53
電源箱
Model Unit 50N 75N -- --
最大加工電流 A 50 75 -- --
最大輸入電力使用 KVA 5 6 -- --
電極消耗比 % 0.2 0.2 -- --
最大表面精度 μm/Ra 0.25 0.25 -- --
電源箱尺寸 (寬×深×高) mm 內建 內建 -- --
電源箱淨重 kg 內建 內建 -- --
過濾箱
Model Unit DA53
加工液容量 L 480
過濾系統 method 紙網
油泵馬力 HP 0.5
淨重 kg 內建
尺寸 mm 內建
