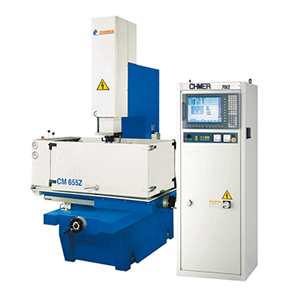

雕模放電加工機 / Z 軸數控 CM655Z


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
規格表
機型 單位 CM655Z
工作台尺寸( 寬 x 深 ) mm 1000x600
工作台行程 ( X x Y ) mm 600x500
U,V軸行程 ( OB 裝置 ) mm ±5
工作槽尺寸 ( 寬 x 深 x 高 ) mm 1500x800x500
主軸伺服行程 ( Z1 ) mm 500
工作底板至工作台面 ( 未加裝電極頭或 OB 裝置 ) mm 250~750
最大電極重量 ( 未加裝 OB 裝置 ) kg 300
最大電極重量 ( 加裝 OB 裝置 ) kg 15
最大工作物重量 kg 2250
機械尺寸 ( 寬 x 深 x 高 ) mm 3970X2410X2750
機械淨重 kg 3500
配合油箱 - D655
電源箱
機型 單位 50EZ 75EZ 50B Booster 75B Booster
最大加工電流 A 50 75 50 75
最大電源入力 KVA 4 5 4 5
最大加工速度 mm3/min 350 550 350 550
電極消耗比 % 0.2 0.2 - -
最佳表面精度 μm/Ra 0.45/0.2 (OB) 0.45/0.2 (OB) - -
電源箱尺寸
( 寬 x 深 x 高 )
mm 620×720×1860 620×720×1860 450x470x1650 450x470x1650
淨重 kg 200 240 200 240
過濾箱
機型 單位 D655
加工液容量 L 900
過濾系統 method Paper filter
油泵馬力 HP x set 0.5 x 2
淨重 kg 160
過濾箱尺寸
( 寬 x 深 x 高 )
mm 1800X1000X500
標準配件
濾網 x 2
工具箱 x 1
工作夾具 x 1
噴油磁性座 x 1
水平墊 x 1
石英工作燈 x 1
電鑽夾頭 x 1
選擇配件
永久磁座
自動滅火器
加工液冷卻器
瑞典 3R 配件
瑞士 EROWA 配件
搖動頭 15kg
搖動頭 50kg
Z 軸光學尺
功能齊全
具有多功能三軸數字顯示器,具有二個工作物參考原點設定和中心點計算功能
具有參考原點之找尋 ( REF ) 及絕對座標顯示 ( ABS ) 功能,及停電記憶 XYZ 位置功能
具有行程誤差補正校正功能
具有公英制顯示單位切換及自動尋邊中心位置除 2 功能
具有二段速度減速距離設定輸出及快上快下功能
具有自動校正中心測位功能
數位可程式 ( NC ) 機型,同樣具有傳統式等能量放電功能,加工穩定快速,電極消耗小,表面精度均勻
ARC 防積碳自動倒退功能
從粗加工到細加工可一次自動完成,Z 軸深度設定正也可設定負,任您使用
具有 40 個加工資料檔功能,其中 10 組可供編輯儲存
具有十段加工程式碼設定功能
具有九十九組加工條件,每組加工條件可直接編輯或儲存不必停機
