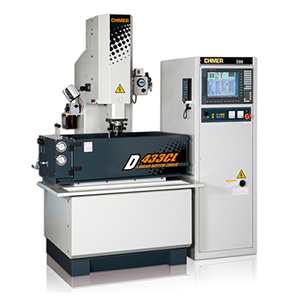

直線電機雕模放電加工機系列 / Z 軸線性馬達 XY 軸 AC 伺服馬達驅動 D433CL


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
規格表
機型 單位 D433CL
工作台尺寸 ( 寬 x 深 ) mm 650 x 400
工作槽容積尺寸 ( 寬 x 深 x 高 ) mm 900 x 600 x 300
工作槽最大工件物尺寸 ( 寬 x 深 x 高 ) mm 850 x 550 x 250
X,Y 行程 mm 400 x 300
Z 軸行程 mm 300
三軸驅動模式 - X,Y 軸 AC 伺服直驅馬達 , Z 軸線性馬達
電極板至工作台面距離 mm 250-550
最大電極重量 kgs 30
最大工作物重量 kgs 350
機械本體外觀尺寸 ( 寬 x 深 x 高 ) mm 1260 x 2025 x 2315
機械淨重 kgs 1400
使用氣壓 kgs/cm2 6
配合油箱 - D433L
電源箱
- 單位 50N 75N 125N 150N
最大加工電流 A 50 75 125 150
最大輸出電力使用 KVA 4 5 9 10
電極消耗比 % 0.2 0.2 0.2 0.2
最佳表面精度 μm/Ra 0.25 0.25 0.25 0.25
電源箱尺寸 mm 620 x 850 x 1860 620 x 850 x 1860 620 x 850 x 1860 +
450 x 470 x 1650		 620 x 850 x 1860 +
450 x 470 x 1650
電源箱淨重 kgs 180 220 400 440
過濾箱
- 單位 D433L
加工液容量 L 320
過濾系統 method 紙網
油泵馬力 HP 0.5
淨重 kgs 內建式
過濾箱尺寸 ( 寬 x 深 x 高 ) mm 內建式
