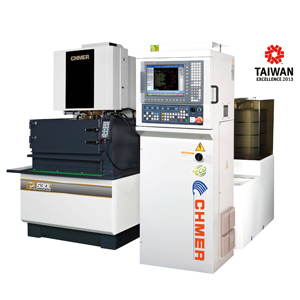

線切割機系列 / GX 型 L 系列 GX530L


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
規格表
機型 GX530L
軸移動量 ( X x Y x Z mm ) 500 x 300 x 220 ( mm )
軸移動量 ( U x V mm ) 60 x 60 ( mm )
最大工件尺寸 ( mm ) W825 x D600 x H215 ( mm )
最大工件重量 ( kg ) 500 ( kg )
XY 進給速度 Max. 1500 ( mm/min )
驅動系統 X,Y 軸為線性馬達驅動 ; U,V,Z 軸為 AC 馬達驅動
線徑 ( 標準 ) ¢0.15~0.3 ( ¢0.25 ) ( 註: ¢0.1mm 為選配 )
最大送線速度 300 mm/sec.
線張力 300~2500 ( gf )
最大 Max. 切割斜度 ±14.5°/80mm ( 廣角噴嘴,DA+DB=15mm )
淨重 ( kg ) 3195
加工液過濾系統裝置
過濾容量 650L
過濾方式 紙網
離子樹脂過濾器 14L
水質控制 Auto
液溫度控制 Auto
加工電源
迴路方式 Power MOS Transistor
最大輸出電流 25 A
電流選擇 10
休止時間 50
CNC 裝置
輸入方式 Keyboard,RS-232C,USB,LAN
螢幕顯示 15-inch Color
制御方式 32bit,1-CPU,X&Y Closed Loop
控制軸數 X,Y,Z,U,V ( 5Axid ),6th axis optional
設定單位 0.001 mm
最大指令值 ±9999.999
補間 Linear/Circular
命令 ABS/INC
加工速度控制 Servo/Const. Feed
圓形倍率 0.001~9999.999
加工條件記憶 1000~9999
最大耗電量 3 Phase 220 ±5%11KVA

標準配備 / 選擇配備
標準配備 ● 選擇配備 ○
項目 GX530L
濾網
上 / 下機頭用鑽石眼膜
上 / 下機頭用噴水嘴
給電板
鑽石眼膜取付治具
黃銅線
工具箱
離子交換樹脂
垂直校正器
冷卻裝置
AC / DC 加工電源
USB 阜
XY 軸線性馬達
XY 光學尺
斷電復歸
遠端監控
可掀式面板
自動穿線裝置
節能再生技術
智慧型穩壓電源
AC-μ 精修迴路 -------
大型供線輪
自動剪線裝置
0.1mm 線徑加工裝置
B 軸加工 ( 第 6 軸加工 )
