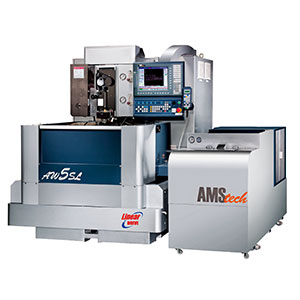

線切割機系列 / AW 系列 AW5SL


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
規格表
機型名稱 AW5SL
X,Y 軸行程 560 x 360 (mm)
U,V,Z 行程 100 x 100 x 300 (mm) opt.
最大工件物 L950 x W650 x H300 (mm)
最大工件重量 500 Kg
X, Y 軸進給速度 800 mm/min
馬達系統 AC Servo Motor/Linear Motor (選配)
17bit/130000 pulse
線徑 ¢0.15~0.3 mm (¢0.20)
最大送線速度 300 mm/sec.
線張力 200~2500 (gf)
最大切割斜度 ±21°/100 mm (廣角噴嘴，DA+DB=15mm)
外觀配置圖 (W x D x H) 2675 x 2717 x 2125 (mm)
淨重 5200 Kg +320Kg
電控箱系統
迴路方式  Power MOS Transistor
最大輸出電源  30A
資料輸入方式  Keyboard / Touch Screen (選配)/ Ethernet
輸入電源  220V ±5%/3 Phase / 50~60HZ
資料存取  IDE Card Reader + CF Card + USB (選配)
內建記憶體  128 MB
顯示螢幕  15" TFT
設定單位  0.1um
制御方式  Close Loop
最大指令值 ±9999.999
水循環系統
濾網材質 PAPER (3pcs)
水導電度控制 Auto
液溫控制 Auto
水箱容量 900 (L)
水箱重量 320 kg
標準配備
垂直校正器 x 1 set
自動穿線系統 x 1 set
Ethernet 網路傳輸 x 1 set
冷卻器 x 1 set
USB 介面
選擇配件
B 軸 ( 第 6 軸加工 )
升降式水槽門
30 Kg 大型供線輪
DTC 精密型加工液溫控制系統
高壓水柱輔助穿線系統
TFC 微細電源迴路 ( 供 3S,5S, 6S )
觸控式螢幕
0.1 mm 線徑加工
X&Y 光學尺
2 合 1 穩變壓器
自動剪線器
(A) 半自動穿線系統
(L) XY 軸線性馬達
(Z) Z 軸加高 = 400mm
      浸水高度 = 400mm
