| 規格表 |
| 機型 |
GX640L+ |
| 軸移動量 ( X x Y x Z mm ) |
600 x 400 x 300 ( mm ) |
| 軸移動量 ( U x V mm ) |
100 x 100 ( mm ) |
| 最大工件尺寸 ( mm ) |
W910 x D700 x H295 ( mm ) |
| 最大工件重量 ( kg ) |
600 ( kg ) |
| XY 進給速度 |
Max. 1500 ( mm/min ) |
| 驅動系統 |
X，Y 軸為線性馬達驅動 ； U，V，Z 軸為 AC 馬達驅動 |
| 線徑 ( 標準 ) |
¢0.15~0.3 ( ¢0.25 ) ( 註： ¢0.1mm 為選配 ) |
| 最大送線速度 |
300 mm/sec. |
| 線張力 |
300~2500 ( gf ) |
| 最大 Max. 切割斜度 |
±21°/100mm ( 廣角噴嘴，DA+DB=15mm ) |
| 淨重 ( kg ) |
3595 |
|
|
| 加工液過濾系統裝置 |
| 過濾容量 |
760L |
| 過濾方式 |
紙網 |
| 離子樹脂過濾器 |
14L |
| 水質控制 |
Auto |
| 液溫度控制 |
Auto |
|
|
| 加工電源 |
| 迴路方式 |
Power MOS Transistor |
| 最大輸出電流 |
25 A |
| 電流選擇 |
10 |
| 休止時間 |
50 |
|
|
|
| CNC 裝置 |
| 輸入方式 |
Keyboard，RS-232C，USB，LAN |
| 螢幕顯示 |
15-inch Color |
| 制御方式 |
32bit，1-CPU，X&Y Closed Loop |
| 控制軸數 |
X,Y,Z,U,V ( 5Axid )，6th axis optional |
| 設定單位 |
0.001 mm |
| 最大指令值 |
±9999.999 mm |
| 補間 |
Linear/Circular |
| 命令 |
ABS/INC |
| 加工速度控制 |
Servo/Const. Feed |
| 圓形倍率 |
0.001~9999.999 |
| 加工條件記憶 |
1000~9999 |
| 最大耗電量 |
3 Phase 220 ±5%11KVA |
|
|
|

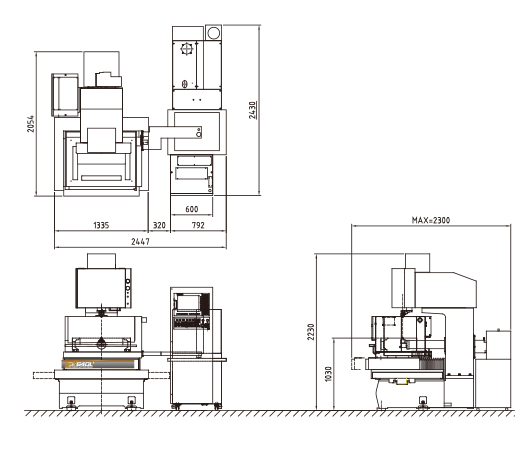

| 機台配置圖 |
| 機台配置圖 |

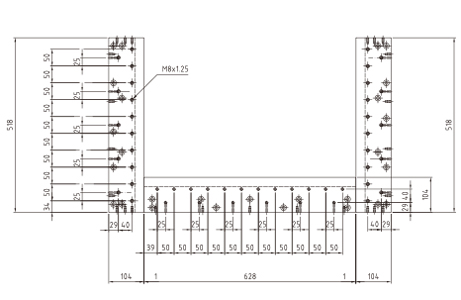

工作台板孔位圖 |
 |
 |
|
|
|
