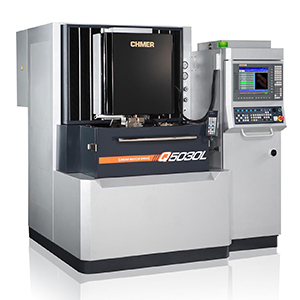

線切割機系列 / Q 系列 Q5030L


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
規格表
機型 單位 Q5030L ( 龍門移動式、線馬 )
X,Y 行程 mm 500 × 300
U,V,Z 行程 mm 60 × 60 × 200
最大工作物 ( W x D x H ) mm 850 × 500 × 200 ( 噴流加工 )
850 × 500 × 180 ( 浸水加工 )
最大工件重量 kg 600
XY進給速度 mm/min Max.1500
馬達系統 axis X,Y 軸線性馬達驅動 ; U,V,Z 軸 AC 馬達驅動
線徑(標準) mm Φ0.15-0.3 (Φ0.25) (註: Φ0.1mm 為選配)
最大送線速度 mm/sec 300
線張力 gf 300~2500
最大切割斜度 mm ±14.5°/80 (廣角噴嘴, DA+DB=15mm)
外觀配置圖 ( W × D × H ) mm 2650 × 2750 × 2060
淨重<含電源、水系統> kg 2780
過濾裝置
過濾容量 930L
過濾方式 紙網
離子樹脂過濾器 14L
水質控制 Auto
液溫度控制 Auto
加工電源 ( 電源箱 )
迴路方式 Power MosFET Transistor
最大輸出電流 25 A
電流選擇 10
休止時間 50










加工實例 1
工件材質:SKD-11
工件厚度:30mm
加工線徑:0.20mm
加工刀數:4 cut
加工精度:3µm
表面粗細度:Ra 0.35µm
高精度配合件間隙:3µm
加工實例 2
工件材質:SKD-11
工件厚度:25mm
加工線徑:0.20mm
加工刀數:3 cut
加工精度:3µm
表面粗細度:Ra 0.55~0.58µm
加工實例 3
工件材質:SKD-11
工件厚度:17mm
加工線徑:0.15mm
加工刀數:3 cut
加工精度:±3µm
表面粗細度:Ra 0.55~0.58µm
高精度配合件間隙:4µm
加工實例 4
工件材質:SKD-11
工件厚度 ( 沖子 ):50mm
工件厚度 ( 模孔 ):30mm
加工線徑:0.20mm
加工刀數:3 cut
加工精度:3µm
表面粗細度:Ra 0.58~0.63µm
