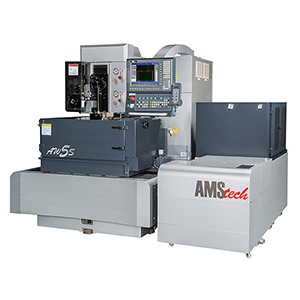

線切割機系列 / AW 系列 AW5S

AW5S 系列
由經驗豐富的工程專家組成的菁英團隊,憑藉著對線切割的熱情,開發出頂級科技工藝,精湛的性能與卓越品質,搭配出眾的外型,極致呈現,向世人展現新世代線切割的典範,是睿智行家的您不可錯過的首選。
  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
機型名稱 AW5S
X,Y 軸行程 >560 x 360 (mm) 22 x 14.2 (inch)
U,V,Z 行程 100 x 100 x 300 (mm) 3.9 x 3.9 x 11.8 (inch)
最大工件物 L950 x W650 x H300 (mm) 37.4 x 25.6 x 11.8 (inch)
最大工件重量 500 Kg 1100 lb
X, Y 軸進給速度 800 mm/min 31.5 in/min
馬達系統 AC Servo Motor/Linear Motor (OPT.)
17bit/130000 pulse

線徑 ¢0.15~0.3 (mm) 0.004~0.012 (inch)
最大送線速度 300 mm/sec. 11.8 in/sec
線張力 200~2500 (gf) 0.44~5.52 lb
最大切割斜度 ±21°/100 mm (DA+DB=15mm) ±21°/4.33 inch
(廣角噴嘴,DA+DB=0.6inch)
外觀配置圖 (W x D x H) 2675 x 2717 x 2125 (mm) 105.3 x 107 x 83.7 (inch)
淨重 (含電源、水系統) 5200 Kg +320Kg 11464+705 lb


高速 AWT 系統
優異進化的高速AWT系統,搭載張力控制裝置,大幅提升穿線時的穩定型,具水中斷線田穿線功能,減少它牌洩水及回起割點穿線的時間,真正達到高效能。精簡的機械系統計,簡化維護保養的成本。
優異進化的高速AWT系統,搭載張力控制裝置,大幅提升穿線時的穩定型,具水中斷線田穿線功能,減少它牌洩水及回起割點穿線的時間,真正達到高效能。精簡的機械系統計,簡化維護保養的成本。
內建式 B 軸功能
可六軸連續進行切割或配合浸水時可旋轉加工(選擇配置)。
防漏式下伸臂
密閉式下伸臂設計提高加工精度可避免後方墊片因磨損而漏水。
尋圓軌跡檢測
採用17BIT/13萬PULSE解析度定位更加精準,每台機器均須經過循圓測試,透過伺服增益的調查,真圓度均可以達到5u內。
控制器功能特色
控制器功能特色
本控制器採用工業級標準IPC 586以上主機板。
中央處理器(CPU)採用586。
動態記憶體(DRAM)為64M bytes。
選用高容量CF卡128M。
支援觸控螢幕或滑鼠。
支援第六軸,可搭配B軸執行六軸加工。
支援CF卡的讀卡機功能,網路磁碟機功能(選配)。
軟硬體資訊全權擁有家獨家開發專屬控制器。
為達成資源全權掌握,使用自行開發之線切割機專屬控制器,成為全台首位搭載專屬控制器之線切割製造廠,且擁有軟體設計能力,硬體製造、設計能力。不同於大多製造廠只能仰賴進口控制器,當問題發生時,擁有立即變更硬體或軟體之時效性。
遠端監控時代來臨
遠端監控時代來臨
不必親臨現場也能做即時加工監控!使用PC或筆電在家就可以看見現場操作的使用情況。
利用它來隨時上傳或下載CAD/CAM製作好的NC檔案分享至機台控制器,使用和監控同時進行縮短停機時間,甚至透過控制器分析的智慧型網管系統自我診斷能力,遠端監控可及時分析各機台使用狀況,也可利用手機傳送機台使用訊息即時掌握,提供技街協助與維修處理提高工作效率與方便性。
傲視全國 雄霸一方
傲視全國 雄霸一方
展現技術上的領先,全台首家開發專屬線切割機控制器,擁有控制器全生產流程,包含電路板設計、印刷、檢測,軟體研發能力。
切割效率
機台型式:AW系列
工件厚度:40mm
銅直徑:0.3MM
加工刀數: 1刀(A00)
加工效率:加工速度>320m㎡/ min (材質AL)
加工速度>180m㎡/ min (材質SKD-11)
加工表面粗糙度
機台型式:AW系列
材質:SKD11
工件厚度:40mm
銅直徑:0.20MM
加工刀數:5刀(A05)
加工面粗糙度:Ra≦0.30μm
切割尺寸精度
機台型式:AW系列
材質:SKD11
工件厚度:40mm
銅直徑:0.20mm
加工刀數:3刀(A02)
切割尺寸精度:≦±2μm
加工實例 1
工件材質:SKD-11
工件厚度:30mm
加工時間:4h30min
加工線徑:0.10mm
加工刀數:4cut
加工精度:3µ
粗細度:Ra 0.28~0.31µm
加工實例 2
工件材質:SKD-11
工件厚度:30mm
加工時間:1h10min
加工線徑:0.20mm
加工刀數:3cut
加工精度:3µ
粗細度:Ra 0.55~0.58µm
加工實例 3
工件材質:SKD-11
工件厚度:25mm
加工時間:5.30min
加工線徑:0.20mm
加工刀數:3cut
加工精度:3µ
粗細度:Ra 0.55~0.58µm
加工實例 4
工件材質:SKD-11
工件厚度:3.5mm
加工時間:1.20min
加工線徑:0.15mm
加工刀數:3cut
加工精度:3µ
粗細度:Ra 0.55~0.58µm
