| 規格表 |
| 機型 |
單位 |

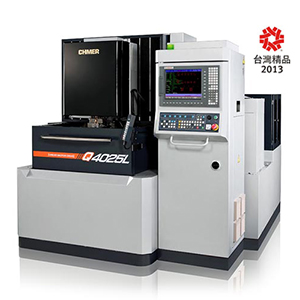

Q4025L ( 龍門移動式、線馬 ) |
| X,Y 行程 |
mm |
400 × 250 |
| U,V,Z 行程 |
mm |
60 × 60 × 200 |
| 最大工作物 ( W x D x H ) |
mm |
750 × 450 × 200 ( 噴流加工 )
750 × 450 × 180 ( 浸水加工 ) |
| 最大工件重量 |
kg |
550 |
| XY進給速度 |
mm/min |
Max.1500 |
| 馬達系統 |
axis |
X,Y 軸線性馬達驅動 ; U,V,Z 軸 AC 馬達驅動 |
| 線徑(標準) |
mm |
Φ0.15-0.3 (Φ0.25) (註: Φ0.1mm 為選配) |
| 最大送線速度 |
mm/sec |
300 |
| 線張力 |
gf |
300~2500 |
| 最大切割斜度 |
mm |
±14.5°/80 (廣角噴嘴, DA+DB=15mm) |
| 外觀配置圖 ( W × D × H ) |
mm |
2450 × 2750 × 2060 |
| 淨重<含電源、水系統> |
kg |
2580 |
|
| 過濾裝置 |
| 過濾容量 |
760L |
| 過濾方式 |
紙網 |
| 離子樹脂過濾器 |
14L |
| 水質控制 |
Auto |
| 液溫度控制 |
Auto |
|
|
| 加工電源 ( 電源箱 ) |
| 迴路方式 |
Power MosFET Transistor |
| 最大輸出電流 |
25 A |
| 電流選擇 |
10 |
| 休止時間 |
50 |
|
|
|
|
加工實例 1
 |
工件材質：SKD-11
工件厚度：30mm
加工線徑：0.20mm
加工刀數：4 cut
加工精度：3µm
表面粗細度：Ra 0.35µm
高精度配合件間隙：3µm
|
|
|
加工實例 2
 |
工件材質：SKD-11
工件厚度：25mm
加工線徑：0.20mm
加工刀數：3 cut
加工精度：3µm
表面粗細度：Ra 0.55~0.58µm |
|
加工實例 3
 |
工件材質：SKD-11
工件厚度：17mm
加工線徑：0.15mm
加工刀數：3 cut
加工精度：±3µm
表面粗細度：Ra 0.55~0.58µm
高精度配合件間隙：4µm |
|
加工實例 4
 |
工件材質：SKD-11
工件厚度 ( 沖子 )：50mm
工件厚度 ( 模孔 )：30mm
加工線徑：0.20mm
加工刀數：3 cut
加工精度：3µm
表面粗細度：Ra 0.58~0.63µm |
|
|
|
|
|
|
|
