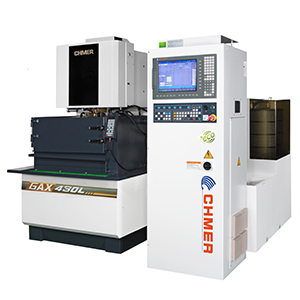

線切割機系列 / GAX 系列 GAX430L 浸水式
GAX 系列線性馬達驅動線切割機
◎ 高推力有鐵芯式線性馬達驅動
◎ 新式節能放電迴路
◎ 最新一代自動穿線系統
◎ 網路遠端監控系統
◎ 最新式 W5F 控制器
  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
機型 單位 GAX430L 浸水式
X, Y, Z 行程 mm 400x300x220
U,V 行程 mm/inch 60x60
最大工作物 (WxDxH) mm W725xD600xH175
最大工件重量 kg 350kg
XY 進給速度 mm/min Max.1800
馬達系統 - AC servo motor
線徑 ( 標準 ) mm / inch ¢0.15~¢0.3/¢0.006~¢0.012
最大送線速度 mm/sec,inch/sec 300 , 11.8
線張力 gf 300~2500
最大切割斜度(°) / 工件厚度(mm) - ±14.5°/80 ( wide-angled nozzle, DA+DB=15mm )
淨重 kg 2600
輸入方式 --- Keyboard、RS-232C、USB、LAN
螢幕顯示 --- 15" TFT-LCD
制禦方式 --- 32bit、1-CPU、X&Y Closed Loop
控制軸數 --- XYZUV ( 5 軸 ) ( 六軸為選配 )
設定單位 mm 0.001
最大指令值 mm ±9999.999
補間 --- Linear/Circular
命令 --- ABS/INCH
加工速度控制 --- Servo/Const. Feed
圓形倍率 --- 0.001~9999.999
加工條件記憶 --- 1000~9999
最大耗電量 --- 3 Phase 220 ±10% 13kva
標準配備
濾水紙網 x 2PCS
鑽石眼膜 x 2PCS
給電子 x 2PCS
鑽石眼膜取付治具
黃銅線 ( DIA.0.25mm X 5kg )
工作夾具
AC 電源
垂直校正器
浸水式離子交換樹脂 ( 1 PCS x 6L)
自動斷電復歸功能
浸水式冷卻機 x 2T
自動穿線裝置 ( AWT )
智慧型穩壓電源
選擇配備
AC-u 裝置 ( 超細修迴路 )
大型供線輪
自動剪線器
0.1mm 線徑加工裝置
B 軸加工 ( 第 6 軸加工 )
高壓水柱穿線
輔助給水
