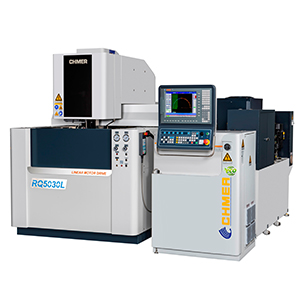

線切割機系列 / RQ 系列 RQ5030L


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
機型 單位 RQ5030L
X,Y行程 mm 500×300
U,V,Z行程 mm 60×60×200
最大工作物 (W×D×H) mm 850×500×200 ( 噴流加工 )
850×500×180 ( 浸水加工 )
最大工件重量 kg 600
XY軸進給速度 mm/min Max. 1800
馬達系統 axis XY-Linear Motor
UVZ-AC Servo Motor
線徑(標準) mm φ0.15~0.3 (φ0.25)
最大送線速度 mm/sec 300
線張力 gf 300~2500
最大切割斜度 mm ±14.5°/80(廣角噴嘴, DA+DB=15mm)
外觀配置圖 (W×D×H) mm 2500×2650×2250
淨重<含電源、水系統> kg 3000
水箱容量 L 930
過濾紙網 X 2 個
鑽石眼模 X 2 PCS
給電板 X 2 PCS
離子交換樹脂 ( 3 包 X 5 公升)
銅線 X 1 ( 0.25 ) 捲
上下噴水嘴 X 2 PCS
鑽石眼模治具 X 1
工作壓板 X 1 組
冷卻機 X 1 台
