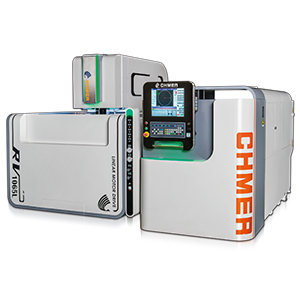

線切割機系列 / RV 系列 RV1065L


  • 機器規格
  • 附件配備
  • 機械特點
  • 控制系統
  • 加工實例
  • 影片撥放
  • 線上詢問
規格表
機型 單位 RV1065L
軸移動量 ( X x Y x Z ) mm 1000x600
軸移動量 ( U x V ) mm 160x160x500
最大工件尺寸 mm 1240x900x495
最大工件重量 kg 5000
X-Y 進給速度 mm/min Max. 1500
驅動系統 -- XY軸為線性馬達;UVZ軸為AC馬達
線徑 ( 標準 ) mm 0.15-0.3(Φ0.25)
最大送線速度 mm/sec 300
線張力 gf 300-2500
最大切割斜度 -- ±21°/150mm (廣角噴嘴 DA+DB=15mm)
外觀配置 ( W x D x H ) mm 4235x4000x2800
淨重 kg 8200
加工液過濾系統裝置
過濾容量 2600L
過濾方式 紙網
離子樹脂過濾器 30L * 2
水質控制 Auto
液溫度控制 Auto
加工電源
迴路方式 Power MosFET Transistor
最大輸出電流 25 A
電流選擇 10
休止時間 50
CNC 裝置
輸入方式 Keyboard，RS-232，USB，LAN
螢幕顯示 19-inch Color
制御方式 32bit，1-CPU，X&Y Closed Loop
控制軸數 X,Y,U,V,Z ( 5Axid )，6th axis optional
設定單位 0.001 mm
最大指令值 ±9999.999 mm
補間 Linear/Circular
命令 ABS/INC
加工速度控制 Servo/Const. Feed
圓形倍率 0.001~9999.999
加工條件記憶 1000~9999
最大耗電量 3 Phase 220 ±5%/20KVA

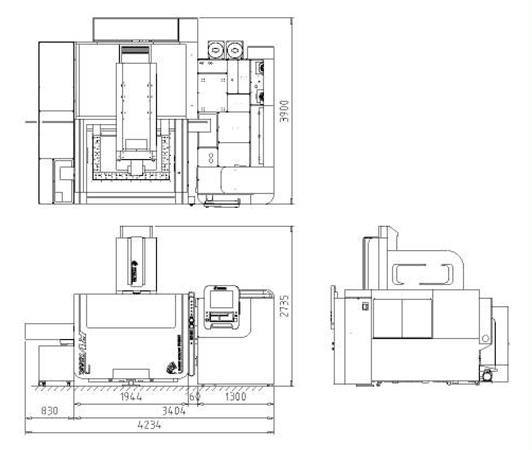

佔地面積圖

標準配備 / 選擇配備
標準配備 ● 選擇配備 ○
項目 規格 數量 RV1065L
i8 節能型放電迴路    1 組 ●
NHP快速放電迴路    1 組 ●
AC/DC 加工電源    1 組 ●
OV 迴路   1 組 ●
斷電復歸   1 組 ●
X/Y 軸線性馬達  CHMER 1 組 ●
X/Y 軸增量式光學尺  0.5 μm 解析度 1 組 ●
第 5 代自動穿線系統    1 組 ●
自動升降前門    1 組 ●
自動液位控制功能    1 組 ●
水流循環功能    1 組 ●
高效節能型水處理系統    1 組 ●
長效雙循環離子換系統    1 組 ●
新式觸控面板  19 吋 1 組 ●
USB 埠    1 組 ●
網路傳輸功能    1 組 ●
DC 變頻式水冷卻機  20,000 BTU 1 組 ●
智能化遠端監控系統  G-Link 1 組 ○
DXF 轉檔功能    1 組 ○
電壓電流監測    1 組 ○
溫度監測   1 組 ○
供線重量偵測    1 組 ○
輔助穿線裝置    1 組 ○
B 軸加工( 第六軸加工 )  CHMER 1 組 ○
3~30 Kg 大型供線輪  CHMER 1 組 ○
自動剪線裝置    1 組 ○
2 合 1 穩變壓器    1 組 ○
CE 歐規( EC 迴路 + EMMC 護罩 )   1 組 ○
